Как выбрать высоту профиля шевронной ленты для разных материалов и углов наклона

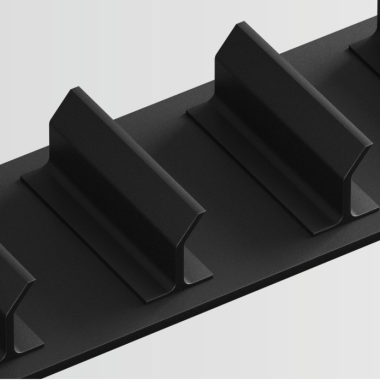

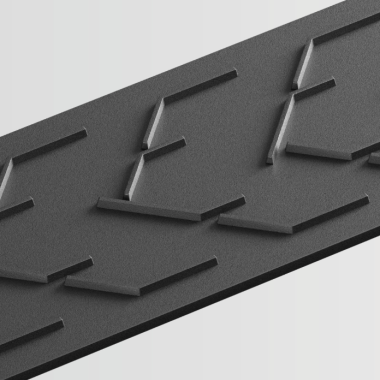

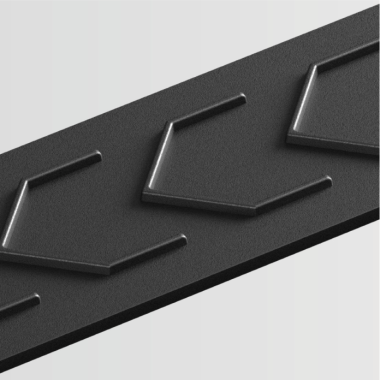

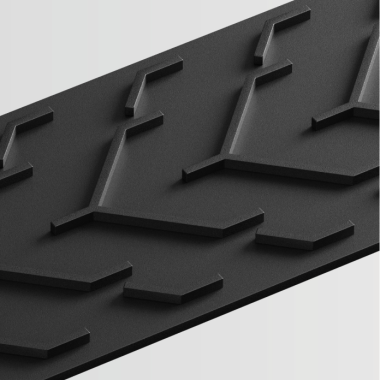

Транспортерная лента шевронная применяется на наклонных конвейерах, где гладкая поверхность не удерживает груз достаточно стабильно. Профиль помогает поднимать сыпучие и кусковые материалы без обратного скатывания, уменьшает просыпание и поддерживает равномерную подачу. Но эффективность такой ленты зависит не только от самого факта наличия шеврона. Важны высота, форма, шаг профиля, свойства материала и угол наклона транспортера.

Если профиль слишком низкий, он не удержит груз. Если слишком высокий — может усложнить очистку, увеличить нагрузку на привод, ухудшить прохождение через барабаны и ускорить износ стыка. Поэтому высоту шеврона подбирают под конкретную задачу.

Что влияет на выбор высоты профиля

Главные параметры — угол наклона, фракция, влажность, сыпучесть и масса материала. Сухое зерно, влажный песок, щебень, комбикорм и гранулы ведут себя на ленте по-разному. Один материал легко удерживается невысоким профилем, другой требует более выраженного шеврона из-за веса, формы частиц или склонности к скатыванию.

Также важны скорость движения, способ загрузки и производительность линии. При резкой подаче или большом объеме материала профиль должен не только удерживать груз, но и выдерживать ударную нагрузку в зоне загрузки.

Низкий профиль

Низкий шеврон подходит для небольших и средних углов наклона, а также для легких сыпучих материалов. Его используют для зерна, семян, гранул, сухого комбикорма, мелкой тары и продукции, которая не имеет высокой склонности к обратному скатыванию.

Преимущества низкого профиля — более простая очистка, меньшая нагрузка на барабаны и плавный ход ленты. Он хорошо работает там, где нужно немного повысить сцепление, но нет необходимости в глубоком удержании материала.

Средний профиль

Средняя высота шеврона — универсальный вариант для многих аграрных, складских и строительных задач. Такая транспортерная лента шевронная подходит для комбикорма, влажного зерна, песка, мелкого щебня, угля, удобрений, древесной щепы и других материалов средней сыпучести.

Средний профиль помогает удерживать груз на более заметном наклоне, но еще не создает чрезмерных проблем с очисткой и прохождением через барабаны. Для большинства наклонных транспортеров это практичный баланс между удержанием материала и ресурсом оборудования.

Высокий профиль

Высокий шеврон выбирают для крутых наклонов, тяжелых, влажных, кусковых или склонных к скатыванию материалов. Он нужен для щебня, гравия, влажного песка, угля крупной фракции, строительных смесей, минерального сырья и других грузов, которые гладкая или слабопрофильная лента не удерживает.

Такой профиль лучше препятствует обратному движению материала, но требует внимательного расчета. Высокий шеврон увеличивает сопротивление движению, может сложнее очищаться и требует совместимости с диаметром барабанов. Если транспортер имеет малые барабаны, слишком высокий профиль может ускорить разрушение ленты в зоне изгиба.

Как учитывать фракцию и форму частиц

Мелкая сухая фракция обычно легче распределяется по поверхности и может удерживаться низким или средним профилем. Крупная и неровная фракция требует большей высоты, особенно если частицы имеют острые грани и высокую массу. Для округлых гранул или семян важнее предотвратить скатывание, а для щебня и кускового материала — выдержать механическое воздействие.

Если материал неоднородный, профиль подбирают по наиболее сложной фракции. Иначе крупные или тяжелые частицы будут сдвигать поток, повреждать шевроны и создавать неравномерную нагрузку на ленту.

Влажность и налипание

Влажный материал ведет себя иначе, чем сухой. Он может становиться тяжелее, налипать на профиль, хуже сходить с ленты и забивать очистители. Для влажного песка, земли, удобрений или строительных смесей иногда требуется более высокий шеврон, но при этом важно предусмотреть очистку.

Слишком частый или глубокий профиль может удерживать загрязнения, из-за чего лента становится тяжелее, барабаны загрязняются, а привод работает с повышенной нагрузкой. Поэтому для влажных материалов важно искать баланс между удержанием и обслуживанием.

Угол наклона и скорость движения

Чем больше угол наклона, тем выше требования к профилю. Но угол нельзя рассматривать отдельно от скорости. При высокой скорости материал может смещаться, подпрыгивать или скатываться даже при умеренном наклоне. При низкой скорости профиль работает стабильнее, но может накапливать материал, если поток подается неравномерно.

Также нужно учитывать место загрузки. Если материал падает на ленту с высоты, шевроны получают ударную нагрузку. В таких условиях важны не только высота, но и прочность профиля, качество резиновой смеси и толщина рабочей обкладки.

Что проверить перед заказом

Перед выбором высоты профиля нужно уточнить:

тип материала и его фракцию;
вес и сыпучесть груза;
влажность и склонность к налипанию;
угол наклона транспортера;
скорость движения и производительность;
диаметр приводного и натяжного барабана;
способ загрузки материала;
требования к очистке;
наличие абразива, пыли или ударной нагрузки.

Эти данные позволяют подобрать профиль, который будет удерживать материал без лишней нагрузки на конвейер.

Правильная высота профиля снижает потери и износ

Транспортерная лента шевронная работает эффективно только тогда, когда высота профиля соответствует материалу и условиям эксплуатации. Для легких и сухих грузов достаточно низкого профиля, для универсальных задач чаще подходит средний, для тяжелых, влажных и кусковых материалов нужен высокий шеврон.

Точный подбор помогает снизить просыпание, стабилизировать подачу, уменьшить пробуксовку и продлить ресурс ленты. Если учитывать не только угол наклона, но и свойства материала, скорость, барабаны и условия очистки, шевронная лента будет работать надежно без лишних простоев и преждевременного износа.
